Прочность и безопасность металлической лестницы на второй этаж на 90% зависит от правильного выбора несущей балки — косоура. Ошибка в сечении металла может привести к опасной вибрации, прогибу или даже разрушению конструкции под нагрузкой.
Чтобы помочь вам сделать инженерно-верный выбор между классическим швеллером и современной профильной трубой, мы обратились к экспертам компании ГОСТ Металл — ведущего поставщика металлопроката в Москве. Специалисты с многолетним опытом расчета металлоконструкций подготовили это руководство с примерами расчета нагрузки на металлическую лестницу и конкретными рекомендациями по выбору сечения.

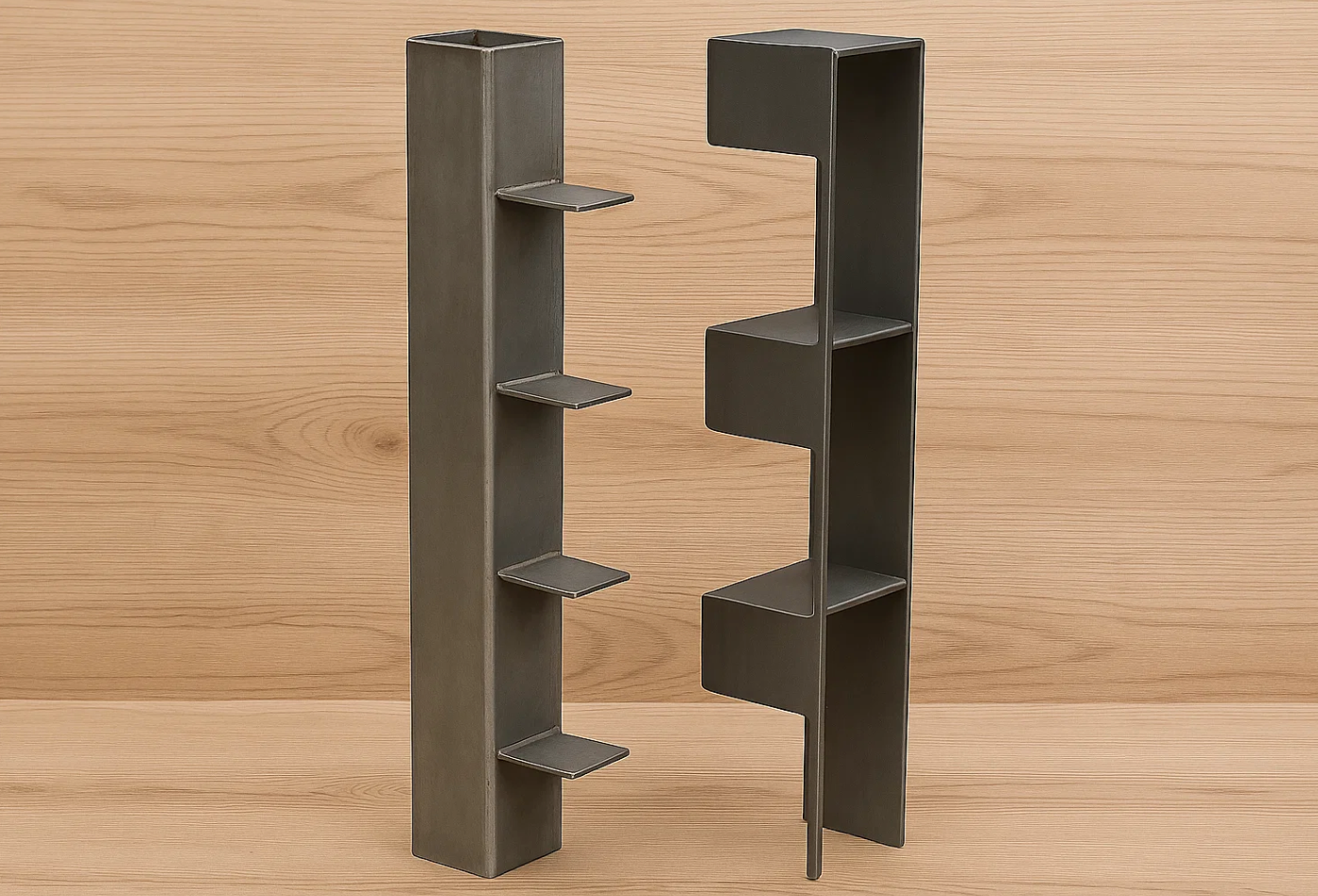

Швеллер vs Профильная труба: Ключевые отличия для косоура
При выборе материала для косоура важно понимать принципиальные различия между двумя основными вариантами металлопроката.
Горячекатанный П-образный швеллер
Преимущества швеллера для лестничного косоура:
- Высокая жесткость на изгиб благодаря развитым полкам.
- Удобство приваривания ступеней к горизонтальной полке.
- Проверенное временем решение с большим запасом прочности.
- Широкий сортамент стандартных размеров.
Недостатки:
- Больший вес по сравнению с профильной трубой аналогичной жесткости.
- Открытый профиль накапливает грязь и влагу.
- Меньшая устойчивость к скручиванию при использовании монокосоура.
Прямоугольная профильная труба
Преимущества профтрубы:
- Замкнутый контур обеспечивает высокую крутильную жесткость.
- Меньший вес при сопоставимой прочности.
- Эстетичный внешний вид в современном интерьере.
- Лучшая коррозионная стойкость благодаря закрытому сечению.
Недостатки:
- Требует дополнительных элементов для крепления ступеней.
- При сварке возможна деформация тонких стенок.
- Более сложный контроль качества сварных швов.
Как рассчитать косоур: Простая методика для частного дома
Расчет косоура для лестницы включает определение нагрузок и проверку на прочность и жесткость. Для частного строительства можно использовать упрощенную методику.
Шаг 1: Сбор исходных данных
Основные параметры для расчета:
- длина лестничного марша (L) — расстояние между опорами косоура;
- ширина лестницы (B) — влияет на количество косоуров;
- угол наклона марша (обычно 30-40 градусов);
- количество ступеней и их размеры.
Шаг 2: Определение нагрузки
Согласно СНиП, нагрузка на лестницы в жилых домах составляет:
- полезная нагрузка: 300 кг/м² (3 кН/м²);
- собственный вес конструкции: 100-150 кг/м²;
- общая расчетная нагрузка: 400-450 кг/м².
Для упрощенного расчета принимаем равномерно распределенную нагрузку q = 500 кг/м на погонный метр косоура.
Шаг 3: Расчет на прогиб
Максимальный прогиб косоура не должен превышать 1/400 длины пролета. Для пролета 4 метра допустимый прогиб составляет 10 мм.
Формула для расчета прогиба балки на двух опорах: f = (5 × q × L⁴) / (384 × E × I)
где:
- q — распределенная нагрузка (кг/м).
- L — длина пролета (м).
- E — модуль упругости стали (2,1 × 10⁶ кг/см²).
- I — момент инерции сечения (см⁴).

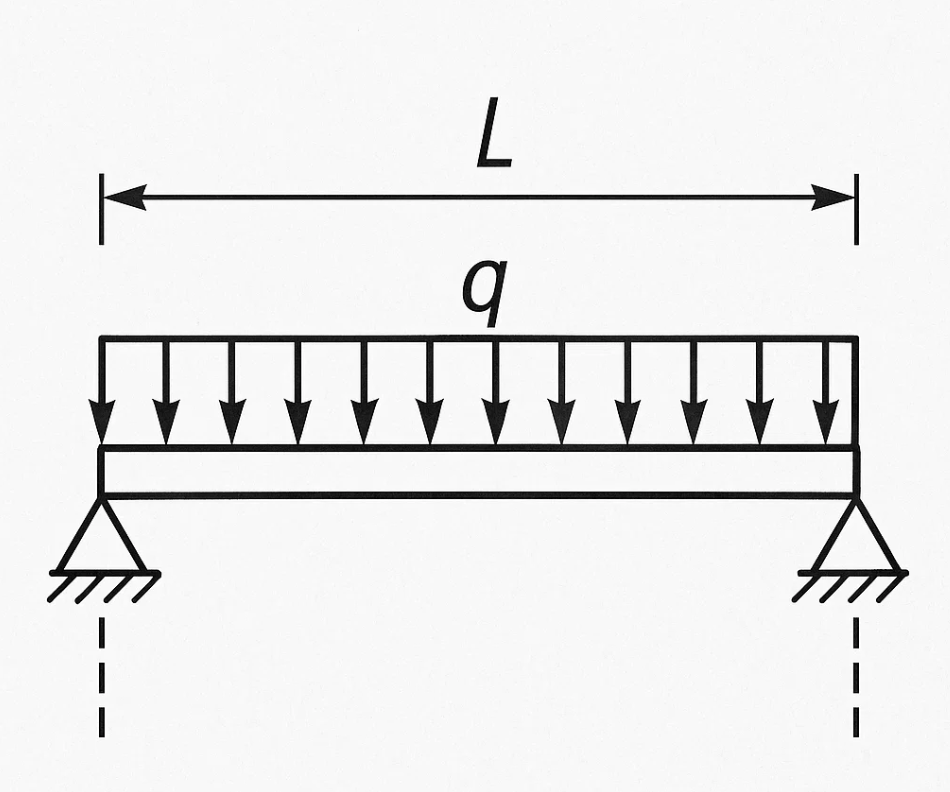

Схема лестничного марша с обозначениями.
Подбор сечения: Готовые решения для типовых лестниц
На основе расчетов представляем рекомендуемые размер профильной трубы для косоура и швеллера для различных длин пролета лестницы.
Для пролета до 3 метров:
- Швеллер: №12П или №14П.
- Профильная труба: сдвоенная 100×50×4 мм или одиночная 140×60×5 мм.
Для пролета 3-4 метра:
- Швеллер: №16П или №18П.
- Профильная труба: сдвоенная 120×60×4 мм или одиночная 160×80×5 мм.
Для пролета 4-5 метров:
- Швеллер: №20П или №22П.
- Профильная труба: сдвоенная 140×60×5 мм или одиночная 180×100×5 мм.
Пример расчета для конкретной лестницы:
Исходные данные: лестница шириной 1 метр, длина марша 4 метра, угол наклона 35°.
Расчетная нагрузка: q = 500 кг/м Требуемый момент инерции: I ≥ 520 см⁴
Подходящие варианты:
- Швеллер 16П (I = 747 см⁴) — запас прочности 43%.
- Сдвоенная профильная труба 100×50×4 (I = 2×206 = 412 см⁴) — недостаточно.
- Профильная труба 120×60×4 (I = 548 см⁴) — запас прочности 5%.
Совет эксперта: «Для монокосоура критически важна устойчивость к скручиванию. Здесь профильная труба, благодаря замкнутому контуру, часто показывает лучшие результаты при меньшем весе, чем швеллер. Для двойных косоуров это менее критично, поэтому швеллер остается классическим и надежным выбором.»
Особенности монтажа и крепления ступеней
Способ крепления ступеней зависит от выбранного типа косоура:
При использовании швеллера:
- Ступени привариваются к горизонтальной полке.
- Возможно крепление на кобылки из уголка.
- Простота разметки и сварочных работ.
При использовании профильной трубы:
- Требуются дополнительные элементы — пластины или кронштейны.
- Ступени крепятся сваркой к приваренным элементам.
- Более трудозатратный, но эстетичный результат.
Лестница на центральном косоуре из профильной трубы 120×60×5 мм.
Часто задаваемые вопросы
Что лучше для уличной лестницы: швеллер или профильная труба?
Оба варианта подходят для наружного применения при условии качественной антикоррозионной защиты. Профильная труба имеет преимущество благодаря замкнутому контуру, который лучше защищает от внутренней коррозии. Швеллер требует более тщательной обработки внутренних поверхностей.
Нужно ли сдваивать профильную трубу для косоура?
Часто да, особенно для пролетов свыше 3 метров. Две трубы 80×40×4 мм работают лучше на изгиб и кручение, чем одна труба 100×100×4 мм аналогичного веса. Сдвоенный косоур также обеспечивает резерв надежности при повреждении одного элемента.
Какой швеллер использовать для лестницы минимально?
Для небольших лестниц длиной до 2,5 метра иногда используют швеллер №8П-10П, но эксперты рекомендуют начинать с №12П для обеспечения достаточного запаса прочности и исключения вибраций при ходьбе.
Заключение
Выбор между швеллером и профильной трубой для косоура лестницы — это инженерная задача, требующая учета конкретных условий эксплуатации. Швеллер представляет собой проверенное и мощное решение с простотой монтажа, профильная труба — более современную и легкую альтернативу с лучшими эстетическими качествами.
Главное правило — выполнить расчет нагрузки на металлическую лестницу и выбрать сечение с достаточным запасом прочности. Недооценка нагрузок может привести к опасным последствиям, а переоценка — к неоправданному удорожанию конструкции.
